上股交代碼：203056
瀏覽手機版
一、海洋平臺的腐蝕環境和條件
海洋平臺是長期在海上從事鉆探和采油生產的人工島，與船舶相比，腐蝕環境和條件苛刻得多。其原因是：
1．海洋平臺在遠離港口的外海海域作業，沒有防浪堤壩的港口設施保護，每天都要經受海風、海浪、潮流作用。在某些海域還時常遭受風暴、狂浪、浮冰、地震的襲擊。風浪和潮流使平臺的飛濺區和潮差區腐蝕加劇，沖擊力的作用使結構產生應力腐蝕和腐蝕疲勞。
2．海洋平臺甲板以下部分，大都是管子式桁架，焊接節點多，應力高度集中。而且焊接節點部位是最容易產生嚴重腐蝕的部位，對其保護格外重要。
3．海洋平臺大多不能自航，采油平臺還不能移動，所以不能像船舶那樣定期進塢維修，給保養和維修帶來許多困難。平臺壽命一般為20～30年，這就要求保護系統的壽命與之相適應，防腐措施要維持這么長時間，會遇到很多困難。
二、海洋平臺的腐蝕特點
1．平臺腐蝕分區
平臺結構各部分所處腐蝕環境不同，腐蝕程度和保護方法也都有差異。按腐蝕環境通常可分為五個區：海洋大氣區、海水飛濺區、潮差區、全浸區和海泥區。
甲板腿以上構件主要在海洋大氣中工作，長期遭受風吹、雨淋、日曬、海水鹽霧的作用。鋼結構直接在海洋大氣作用下的腐蝕，要比海濱和陸地大氣腐蝕強烈得多。尤其在甲板下部，因長期處于潮濕狀態，氧氣供應充分，是該區腐蝕最嚴重的部位。
甲板腿下部和導管架上部，在海水飛濺區和海水干濕交替的潮差區工作。在高潮線以上的飛濺區，由于結構表面長期遭受飛濺海水的不斷沖擊，表面始終遭海水周期性潤濕，氧氣供應充分，鹽分不斷濃縮，缺少完全可靠的保護方法，有時還受狂風巨浪和浮冰的沖擊。因此，該部位是平臺遭受腐蝕最為嚴重的范圍。由于各海區的海況不同，飛濺區的范圍和腐蝕最嚴重的高度位置也不相同。如墨西哥灣為高潮線以上2m，阿拉斯加灣可達高潮線以上9m，我國北部灣最嚴重腐蝕區約在高潮線以上1.5m處。
導管架中下部長年浸泡在海水中（全浸區），海水影響腐蝕的因素主要有：海水溫度、含氧量、含鹽量、電阻率、流動速度等，這些因素隨地理位置、季節、海水深度的不同，有些因素會有很大的變化，因此不同海域鋼結構的腐蝕行為是不同的。
鋼樁結構（導管架樁腿）埋于海泥中，在海泥區由于缺氧，腐蝕速度通常較低。
CCS《淺海固定平臺建造與檢驗規范》則分為飛濺區、大氣區、全浸區三個區，將潮差區并入飛濺區，海泥區并入全浸區。定義為：
飛濺區??平臺在潮汐和波浪作用下干濕交替的區間。飛濺區范圍為自最高天文潮位以上波高（為50年一遇的平均波高）的2/3，至最低天文潮位以下波高的1/3。
大氣區??平臺在飛濺區以上的部分。
全浸區??平臺在飛濺區以下包括插入泥土中的部分。
2．海洋平臺的腐蝕規律

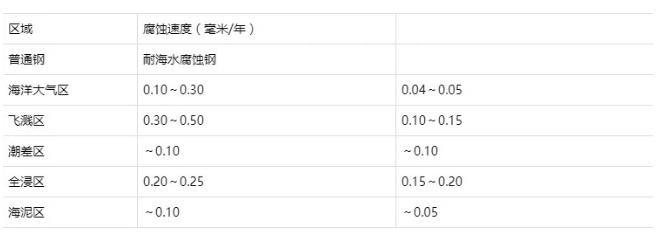

通過在實際海洋環境條件下的鋼樁試驗，表明腐蝕最嚴重的部位發生在飛濺區，在平均高潮線的上部。海洋石油平臺不同部位的腐蝕速度如下表所示。
由表可見，腐蝕程度與鋼種有關。耐腐蝕鋼，如美國的Mariner鋼，在飛濺區的耐蝕性明顯高于碳素鋼，日本的Mariloy鋼在飛濺區和海水中都有較高的耐蝕性，而普通的高強度鋼與碳素鋼在海水中的耐蝕性基本上是一樣的。
3．焊接節點的腐蝕
焊接管節點有殘余應力存在，工作時有應力集中，加之結構復雜，不易受到保護，較結構的其它部分更容易產生腐蝕，熱影響區的腐蝕尤為嚴重。
焊接節點的點蝕和熱影響區的腐蝕，具有不容忽視的危險性。當節點焊縫發生點蝕時，若處在應力集中區，會產生更大的應力集中。如果應力集中程度足夠高，點蝕尖端的應力水準超出許可范圍，該焊縫就會產生疲勞斷裂。
平臺焊接在腐蝕和疲勞應力作用下，會在比較少的次數和比較低的應力下發生破壞，而焊接管節點則往往是腐蝕疲勞嚴重的部位。
三、海洋平臺的防腐蝕方法與防腐系統
海洋平臺常用的防腐蝕方法有：涂裝或鍍層保護、陰極保護（犧牲陽極保護和外加電流陰極保護）等。而海洋平臺的防腐系統則應根據平臺的環境條件、結構部位、使用年限、施工和維護的可能以及技術和經濟效果等因素確定。
大氣區的平臺結構及有關設備外表面，應采用涂層保護。結構形式復雜且難于采用涂層保護時，可采用鍍層保護。飛濺區（含潮差區）的平臺結構應采用適宜的防腐系統加以保護，一般也為涂層（或鍍層）保護。全浸區（含海泥區）的平臺結構應采用陰極保護，也可同時采用陰極保護和涂層保護。平臺結構對陰極保護有屏蔽作用時，屏蔽區應采取有效的防腐涂層保護。
由于現在的涂料性能目前尚不能滿足平臺結構壽命的要求，所以飛濺區和全浸區均還要考慮結構的適當腐蝕余量。結構腐蝕余量應根據平臺設計使用年限、鋼材年平均腐蝕量以及防腐系統的保護效率來確定，并經船檢同意。如無法確定上述參數時，對使用年限為n年的平臺，建議其全浸區結構的腐蝕裕量不小于n/15(mm)，飛濺區結構的腐蝕裕量不小于n/3(mm)。
平臺結構內表面的防腐系統應符合下列規定：
（1）暴露于大氣中的結構的內表面，應采用涂層保護；
（2）與海水接觸的結構的內表面，應采用涂層保護、陰極保護或兩者聯合保護。對于密閉的充水內腔或水流受到嚴格限制的內腔，不應采用陰極保護系統保護。
（3）與海水和大氣沒有接觸的密閉內腔可不考慮防腐，但裝配時，內腔應保持清潔和干燥。
為防止雜散電流的腐蝕，平臺在水上建造與安裝期間，所使用的焊接設備應接地，并符合下列要求：
（1）電焊機負極應通過電纜與被焊結構連接；
（2）焊接電纜應具有足夠的橫載面積和完好的絕緣；
（3）若電焊機放在工作船上，則焊機負極應與工作船絕緣。
關注我們
